英特爾、臺積電搶占的硬科技賽道——硅光芯片的優勢和工作原理
信息技術的發展趨勢包括兩個方面。首先是希望信息交互可以“越快越好”，即高速率、高密度、大帶寬和多通道，因此發展了光通信技術。另一個趨勢是希望計算機等電子器件可以“越小越好”，即實現小尺寸、多功能、低能耗和低成本，因此發展了芯片技術。
現階段，這兩個技術均遇到了發展的瓶頸：一方面，以硅為基礎的微電子技術由于物理極限的限制，將很難繼續遵循摩爾定律來發展，集成電路芯片的發展趨向飽和；另一方面，由于人工智能、大數據、云計算、物聯網的發展，信息高速公路體系中各層分支線路上的數據流量也大大增加。兩者共同催生出新的方向——硅基光電子芯片技術。

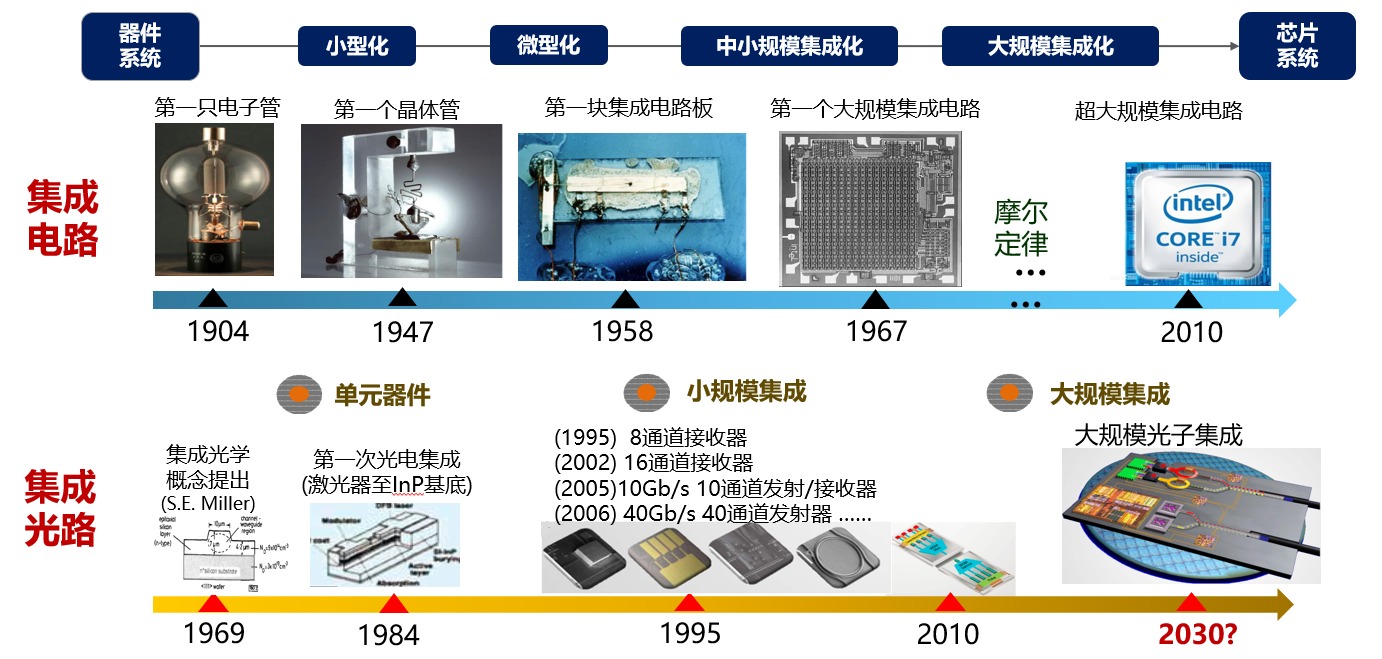

硅基光電子概念形成于20世紀60年代，后由Intel等企業在傳輸領域拓展至商用。目前，硅基光電子芯片技術已是Intel、IBM、臺積電等紛紛搶占的硬科技賽道。
北京大學周治平教授在《硅基光電子學》一書對于硅基光電子學的定義：硅基光電子學是探討微納米量級光子、電子及光電子器件在不同材料體系中的工作原理，并使用與硅基集成電路工藝兼容的技術和方法，將它們異質集成在同一硅襯底上形成一個完整的具有綜合功能的新型大規模光電集成芯片的一門科學。
硅光技術是什么？
硅光子技術，一般被簡稱為硅光，是指以硅基材料為襯底，結合CMOS工藝，在硅晶圓上集成多個原先使用III-V族材料的光器件，并最終實現光信號處理與電信號處理的深度融合的技術。
什么是硅光芯片呢？

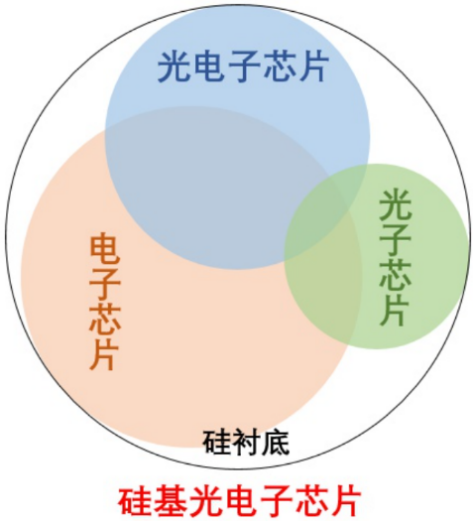

硅基光電子芯片包含了電子芯片、光子芯片以及光電子芯片的功能，注重光子和電子的相互作用，特別強調大規模異質集成。硅基光電子芯片擁有光的極高帶寬、超高速率和高抗干擾特性以及微電子技術在大規模集成、低能耗、低成本等方面的優勢。
硅光芯片具有集成度高、成本下降潛力大、高帶寬和高速傳輸、波導傳輸性能優異等優勢。
集成度高：硅光芯片以硅作為集成芯片的襯底，硅基材料成本低且延展性好，可以利用成熟的硅CMOS工藝制作光器件；與傳統方案相比，硅光芯片具有更高的集成度及更多的嵌入式功能，有利于提升芯片的集成度。
成本下降潛力大：傳統的GaAs/InP襯底因晶圓材料生長受限，生產成本較高。近年來，隨著傳輸速率的進一步提升，需要更大的III-V族晶圓，芯片的成本支出將進一步提升；與III-V族半導體相比，硅基材料成本較低且可以大尺寸制造，芯片成本得以大幅降低。
高帶寬與高速傳輸：由于光信號具有更高的頻率和更寬的頻譜，硅光芯片可以實現比傳統電子芯片更高的數據傳輸速率，適用于大數據和云計算等需要大量高速數據交換的場景。
低能耗、電磁兼容性強：在同等信息傳輸量的情況下，光子的能量消耗通常低于電子，因此硅基光電子芯片在某些應用中能顯著降低能耗；光通信不受電磁干擾的影響，提高了系統的穩定性和可靠性。

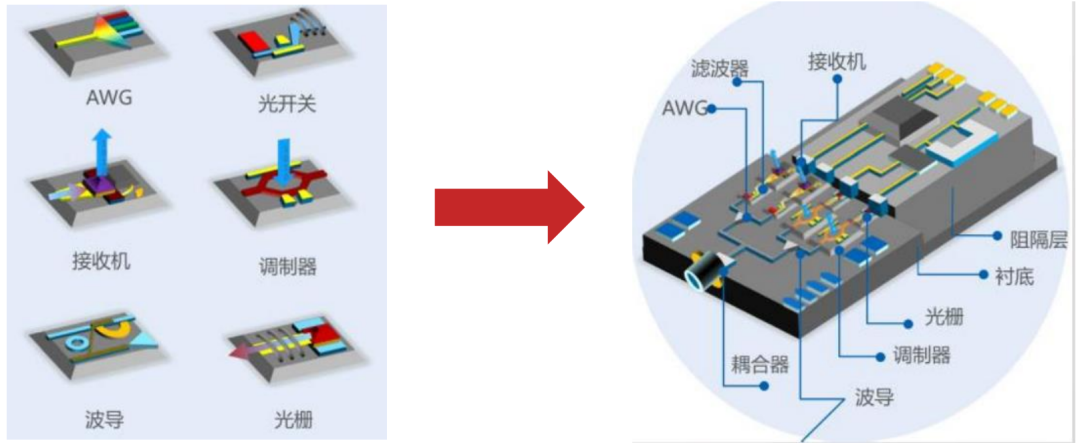

（傳統分立器件方案對比硅光集成芯片方案）
波導傳輸性能優異：硅的禁帶寬度為1.12eV，對應的光波長為1.1μm。因此，硅對于1.1-1.6μm的通信波段（典型波長1.31μm/1.55μm）是透明的，具有優異的波導傳輸特性。此外，硅的折射率高達3.42，與二氧化硅可形成較大的折射率差，確保硅波導可以具有較小的波導彎曲半徑。
硅光子核心器件主要包括以硅半導體材料的光有源及無源器件，包括硅基激光器（負責將電信號轉化成光信號）、硅基光探測器（負責將光信號轉化成電信號）、硅基光調制器（負責將光信號帶寬提升）、平面波導（負責光信號在硅基材料上傳輸）、光柵耦合器（負責與對外連接的光纖對準降低插損）等。
一般來說，硅光芯片主要集成了調制器、探測器、光波導、波分復用、分光器等硅光子核心部件。值得注意的是，硅光芯片的內涵并不是絕對的，各部件的可集成性依技術方案差異而存有不同。

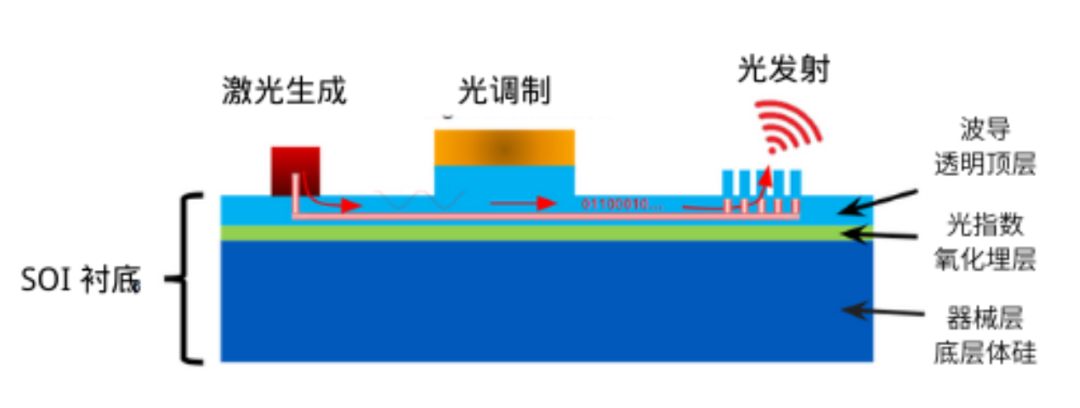

（硅光集成電路簡圖）
硅光芯片主要由四個關鍵元器件組成，工作原理及功能如下：
光源：生產光信號的器具，通常采用激光器或LED。在硅光芯片上，通過在硅襯底上摻雜特定元素形成量子阱結構或使用III-V族化合物（如磷化銦InP）作為增益介質，當電流通過時，注入的電能可以激發這些材料產生光子，從而形成激光束。
光波導：光波導是硅光芯片的支柱，用于將光源產生的光束沿著特定路徑導向到需要的位置，并在芯片內部傳輸信息。光波導的設計對于有效限制和操縱光、實現芯片上的高效數據傳輸非常重要。其核心原理是將光限制在由低折射率材料包圍的高折射率區域（波導）內。
調制器：光調制器是改變光信號強度、頻率或相位的關鍵元件。例如，電吸收型調制器可以通過改變施加在其上的電壓大小，調節通過調制器的光波的能量狀態，以此編碼電信號為光信號。
探測器：探測器將接收到的光信號轉化為電信號。當光照射到硅或其他材料制成的光電二極管時，光子被吸收并產生電子-空穴對，進而形成可測量的電流，完成光電轉換過程。

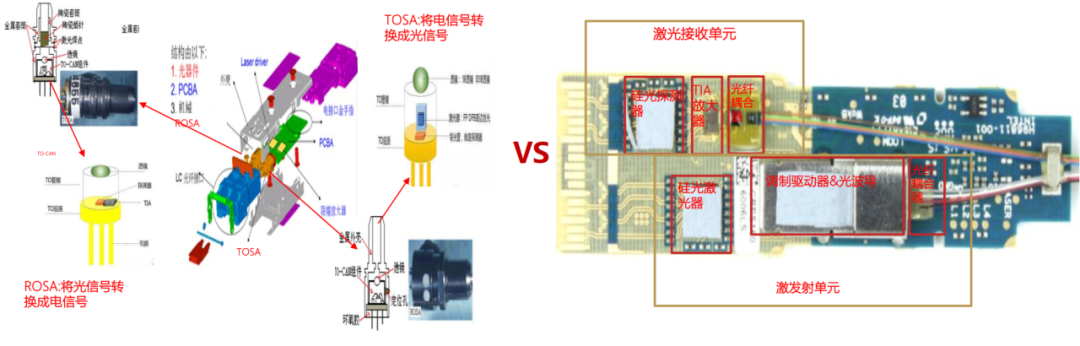

（分立元件光模塊與硅光單片集成芯片對比）
由于篇幅受限，本次硅光子芯片就先介紹這么多，想了解更多化合物半導體行業動態，請您持續關注我們。
部分參考資料：
[1] 周治平. 硅基光電子學[M].（第二版）. 北京:北京大學出版社,2021
[2] 余金中.半導體光子學[M].北京：科技出版社，2015
[3]《光計算技術與產業發展研究報告》（2023），中國信息通信研究院
[4]《硅光子芯片工藝與設計的發展與挑戰》（郭進、馮俊波、曹國威）
[5]《硅光：“超越摩爾”新路徑，厚積薄發大未來》（華西證券通信團隊）
[6]《硅光技術產業深度研究：芯片出光，硅光技術開啟高速與高集成度傳輸時代》（國泰君安證券）
[7]《中國光芯片行業研究報告》（2022年）
