手機里“隱秘的角落”——VCSEL（結構與原理篇）
都說“金九銀十”，每年的秋季，各大手機廠商都會發布新品，鉚足了勁來攻占第四季度市場，特別是“雙十一”購物節的換機潮。
10月26日，小米召開了年度新品發布會，年度旗艦小米14、小米14 Pro等新品正式亮相。相比前兩年，這個年度發布會貌似來得有點早。
9月13日凌晨，蘋果召開了“好奇心上頭”的秋季新品發布會，全新iPhone 15和iPhone 15 Pro系列新機發布。
8月末，華為Mate 60 系列手機“未發先售”。上市近兩月，華為Mate 60 系列仍一機難求。
伴隨著智能手機的更新迭代，拍照、感應、識別等功能飛速提升，實現了從“聊勝于無”到“不可或缺”的地位跨越。這背后，離不開以VCSEL激光器為核心關鍵元器件的3D Sensing 攝像頭在手機上的應用。
問題來了，什么是VCSEL？
01
半導體分類與VCSEL
在簡述VCSEL之前，先簡單講講半導體及其分類。
半導體，是一種導電性能介于導體與絕緣體之間的材料，按照功能來分，主要包括集成電路(IC)、光電子器件(OT)、分立器件(DS)、傳感器(Sensors)等四大類。在四類構成中，全球集成電路的市場規模占整個半導體行業的80%以上。因此，業內習慣把半導體行業稱為集成電路行業，而芯片又是集成電路的載體，所以廣義上又將芯片等同于集成電路。

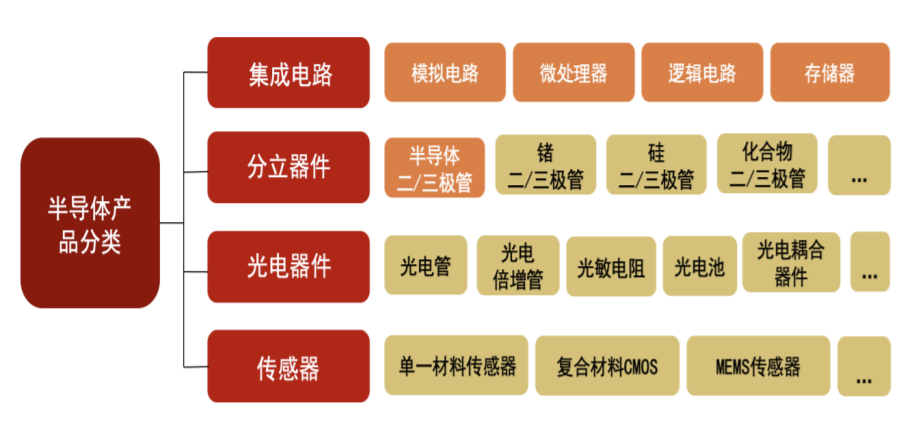

半導體分類如下所示：
（圖源：浙商證券）
過去半個多世紀，“摩爾定律”一直驅動著集成電路與芯片行業的飛速發展。不過，隨著“摩爾定律”臨近極限，以光子技術為基礎的創新應用開始在多領域百花齊放。21世紀被稱為是光的世紀，是推動世界最前沿科技發展的核心技術之一。
有別于過去半導體產業所奉行的“摩爾定律”，中科創星創始合伙人米磊博士更為光子集成時代提出一個創新的“米70定律”——未來光學成本將占所有科技產品成本的70%，光學技術成為科技產品的關鍵瓶頸技術，解決光學技術是推動科技進步的核心。

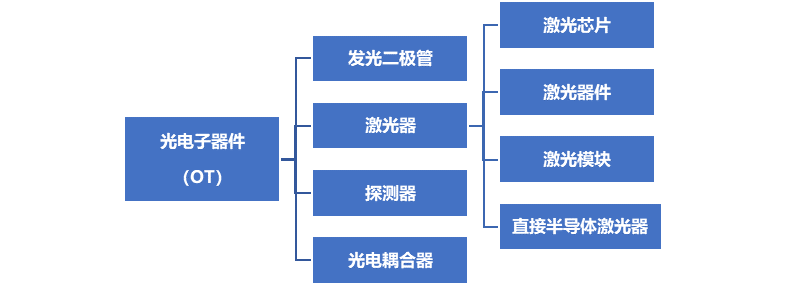

光電子器件（OT）是半導體行業的重要構成。光電子器件是指利用光電效應、光敏效應、熱釋電效應等原理將光信號轉換成電信號或?qū)㈦娦盘栟D(zhuǎn)換成光信號的器件。根據其功能不同，一般可分為以下幾類：
（圖源：網絡）
其中，半導體激光器俗稱激光二極管，通常包括激光芯片、激光器件、激光模塊及直接半導體激光器等領域。而直接半導體激光器則是半導體激光行業的終端產品，由半導體激光器模塊、輸出光學系統、電源系統、控制系統及機械結構等構成，在電源系統和控制系統的驅動和監控下實現激光輸出，直接應用于下游激光加工、通訊、傳感等應用領域。
激光芯片是半導體激光器的核心元件，主要用于發射信號，將電信號轉化為光信號。激光芯片以電激勵源方式，以半導體材料為增益介質，將注入電流的電能激發，從而實現諧振放大選模輸出激光，實現電光轉換。其增益介質與襯底主要為摻雜 III-V 族化合物的半導體材料，如 GaAs（砷化鎵），InP（磷化銦）等。
按出光結構，激光器芯片可進一步分為面發射芯片（VCSEL：Vertical Cavity Surface Emitting Laser）和邊發射芯片（EEL：Edge Emitting Lasers）兩種，后者包括FP、DFB和EML芯片。
02
VCSEL基本結構和工作原理

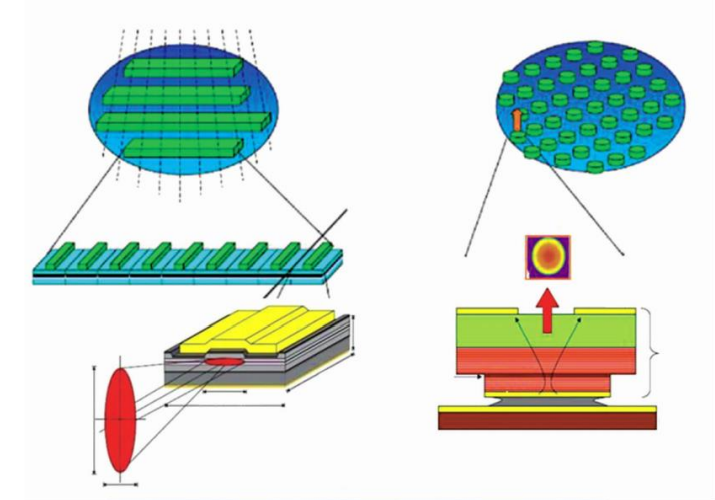

EEL和VCSEL的結構示意圖如下：
（邊發射激光芯片（左）和面發射激光片（右）示意圖）
EEL芯片是在芯片的兩側鍍光學膜形成諧振腔，沿平行于襯底表面發射激光，而VCSEL芯片是在芯片的上下兩面鍍光學膜，形成諧振腔，由于光學諧振腔與襯底垂直，能夠?qū)崿F(xiàn)垂直于芯片表面發射激光。
VCSEL作為一種半導體激光器，形成激光發光需要完成能量激發和共振放大兩個步驟。
首先要實現能量激發，通過外加能量（光能或電能）激發半導體的電子由價帶跳到導帶，當電子由導帶跳回價帶時，將能量以光能的形式釋放出來。然后在發光區外加一對激光腔鏡，使光束在左右兩片鏡片之間反復來回反射，不停地通過發光區吸收光能，最后產生諧振效應，使光的能量放大最終形成激光。

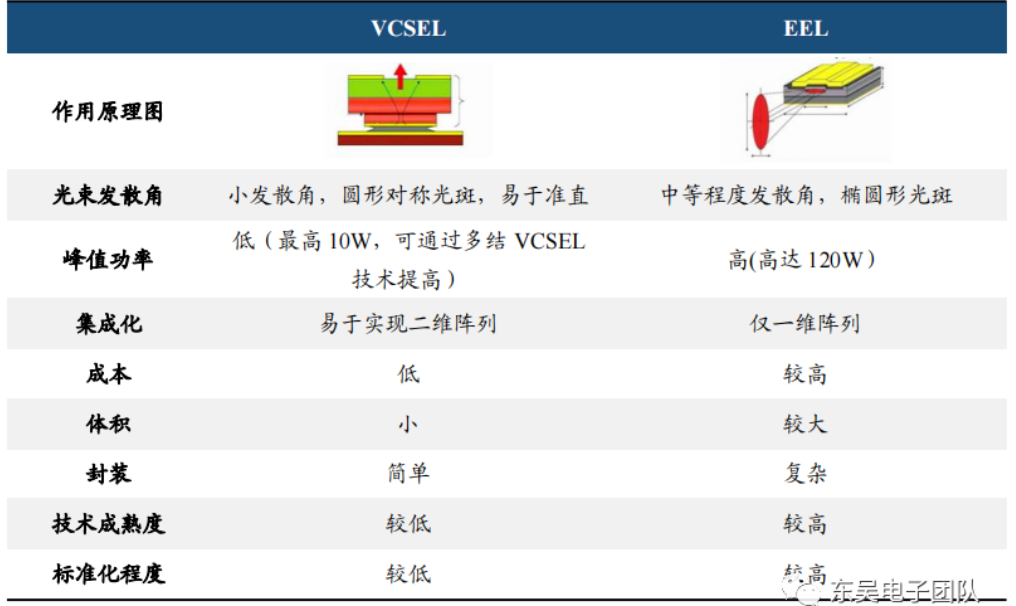

VCSEL技術與EEL技術對比如下：
（圖源：東吳證券）
相比EEL，VCSEL有諸多突出優勢。比如：
1：光束質量高。
從上文的示意圖可以看出，EEL的出射光斑是橢圓形的，而VCSEL具有較小的發散角，發射光束窄且圓，易與光纖進行耦合，其耦合效率比EEL的大很多。（耦合率越高,傳輸速率越好。）
2：更易集成小體積大型二維陣列。
VCSEL發光在垂直方向上，而EEL出光方向為側面；半導體材料的生長都是自下而上的，如果側面發光，想要做成陣列的話，要把一個個器件豎起來,這是不可能的。因此在做二維陣列這方面，VCSEL有著得天獨厚的優勢。(這也就是為什么用VCSEL來做FACE ID的光源的原因之一。)
3：能耗低。
VCSEL的閾值電流很小，在1-2mA之間，在較低的電流下則可以正常工作，因此能耗低。
03
VCSEL芯片工藝過程
VCSEL整個工藝過程主要由結構設計、外延生長、晶圓制造、封裝測試四個環節組成，產業鏈高度細分、專業化程度高、擁有較高的技術門檻。

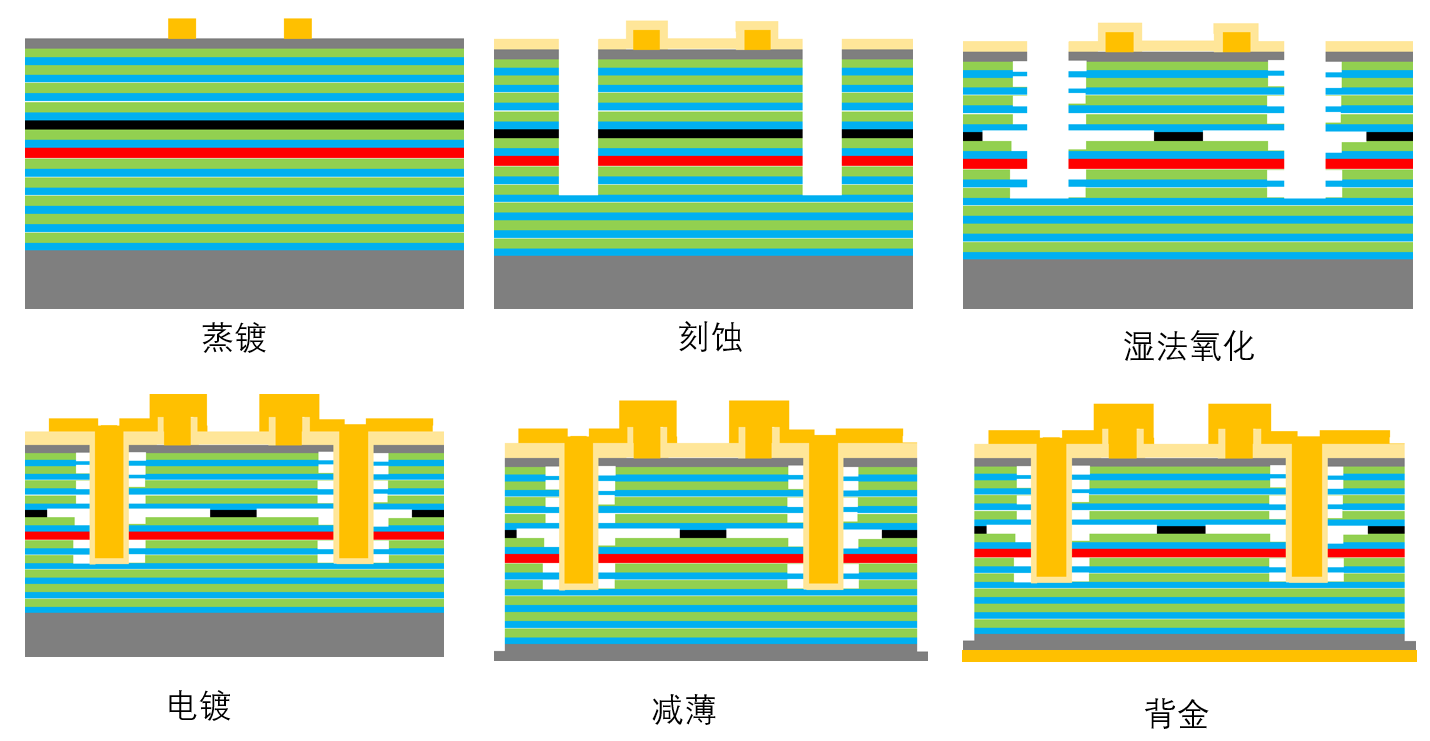

VCSEL基本工藝流程如下：
（圖源：光電子先導院）
外延工藝至關重要，外延結構的優劣基本決定了VCSEL器件的性能。外延片的生長過程主要利用MOCVD（金屬有機化學氣相沉積）設備完成，在襯底表面生長出跟襯底具有相同晶格排列的特定薄膜層。
目前，我國VCSEL激光器產業鏈下游應用環節發展較快，但在技術門檻較高的中上游環節，具備外延生長、芯片制備等批量生產能力的企業比較稀缺。
值得一提的是，陜西光電子先導院孵化企業——西安唐晶量子，主要從事半導體激光器外延片的生長研發及銷售，是國內極少數具備批量量產GaAs VCSEL和GaAs HBT外延片的廠家。
目前，陜西光電子先導院已完成了VCSEL工藝平臺的開發，可協助客戶完成相應的研發導入。

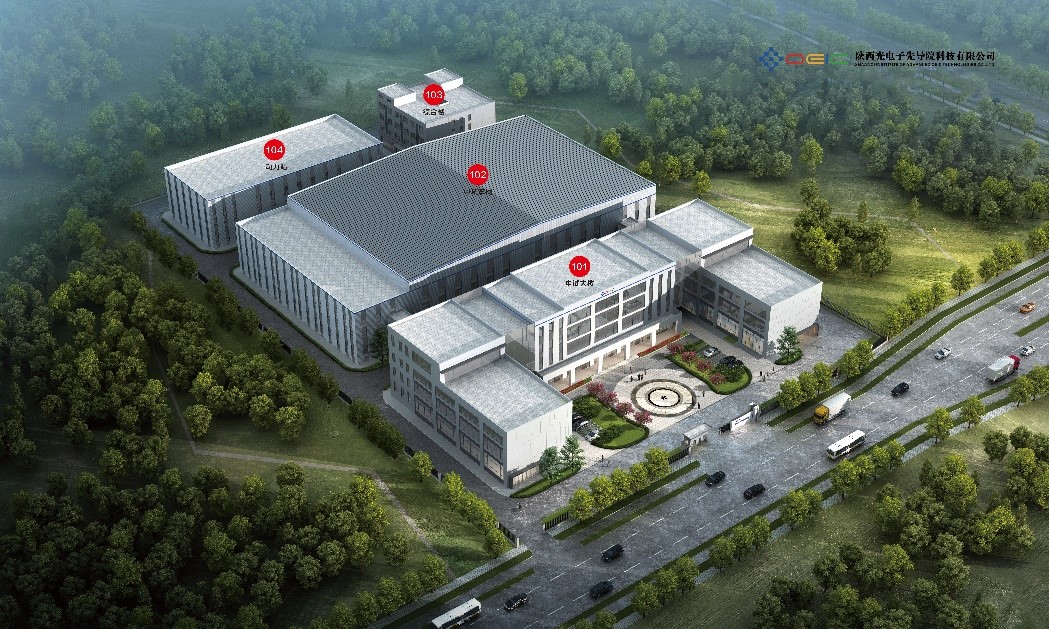

（圖：先進光子器件工程創新平臺）
上面簡單介紹了半導體分類、VCSEL基本結構和原理，以及生產工藝。那么，具有諸多突出優勢的VCSEL市場前景如何？主要應用在哪些領域？小編將在下篇文章中繼續為大家分解。
