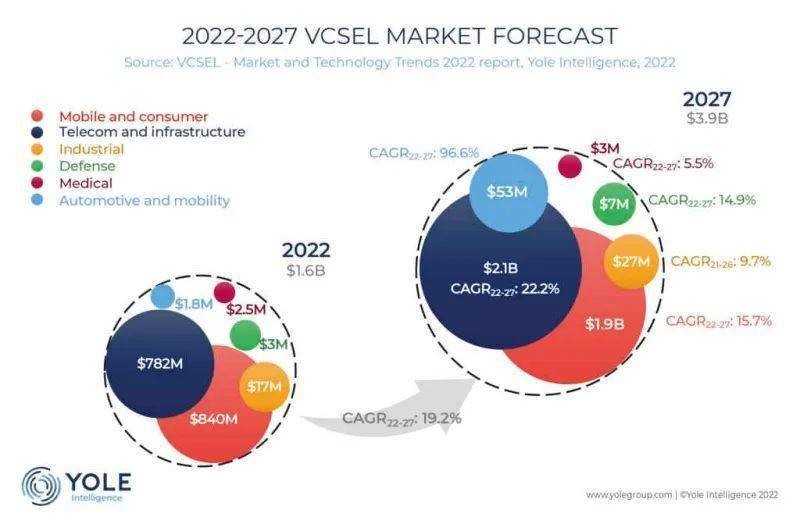

市場規模將達45億美元！VCSEL加速點亮生活
在上篇文章《手機里“隱秘的角落”——VCSEL（結構與原理篇）》中，我們簡單介紹了半導體器件分類、垂直腔面發射激光器（VCSEL）基本結構和原理，以及生產工藝等。那么，具有諸多突出優勢的VCSEL市場前景如何？主要應用在哪些領域？我們在哪些生活場景中可以接觸到VCSEL？
01
VCSEL應用多點開花 科技的每一代演變，不僅給消費者帶來便利與前所未有的體驗，也會給相關產業鏈帶來巨大推動。 2017年，iPhone X手機的結構光人臉識別功能，帶動了3D傳感爆發，打開了VCSEL在電子消費領域的廣闊應用場景。在蘋果手機的創新帶動下，安卓、鴻蒙陣營也陸續進行了相關布局。 以華為為例，其前置鏡頭從Mate30 Pro就開始采用ToF（光飛行時間法）立體深感鏡頭。下圖為剛上市不久的Mate60 Pro及局部拆機圖，其“三挖孔”中包括前置鏡頭和3D ToF組件。

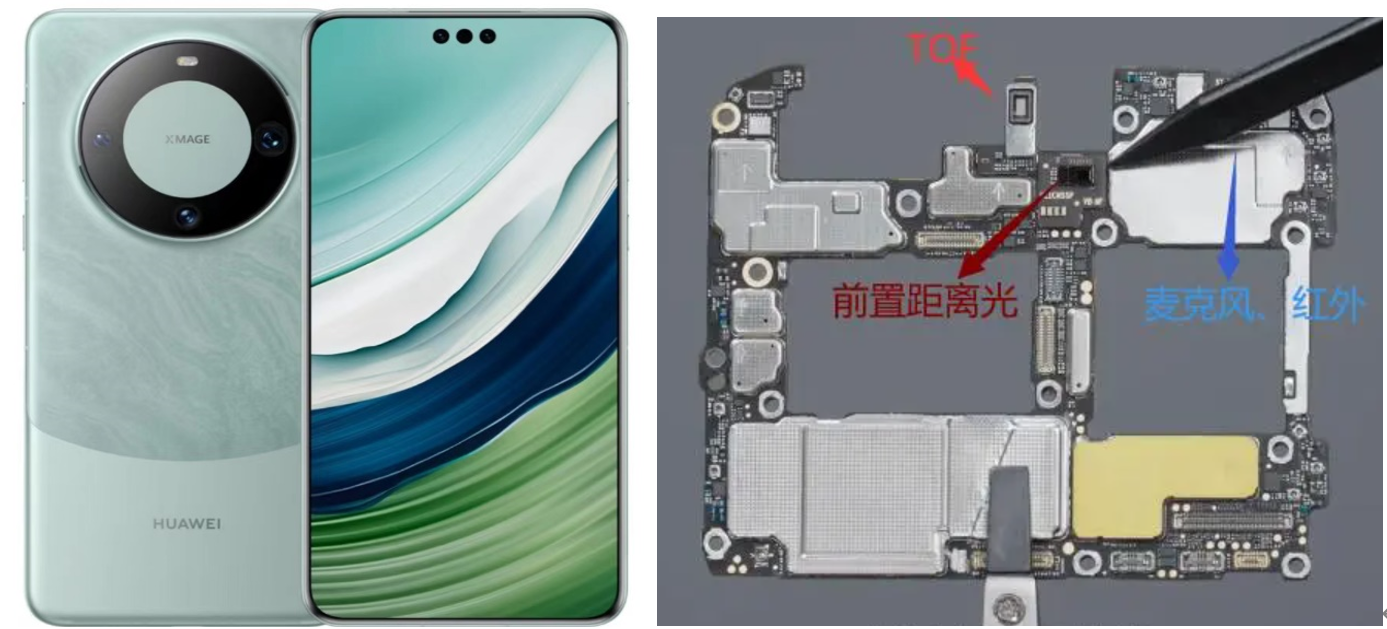

（Mate60 Pro正面及局部拆機圖）

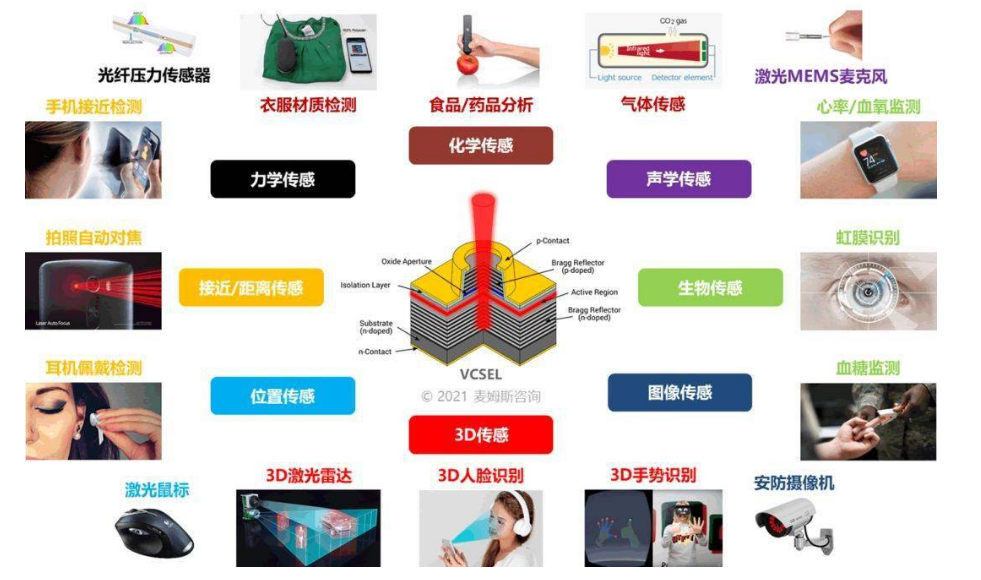

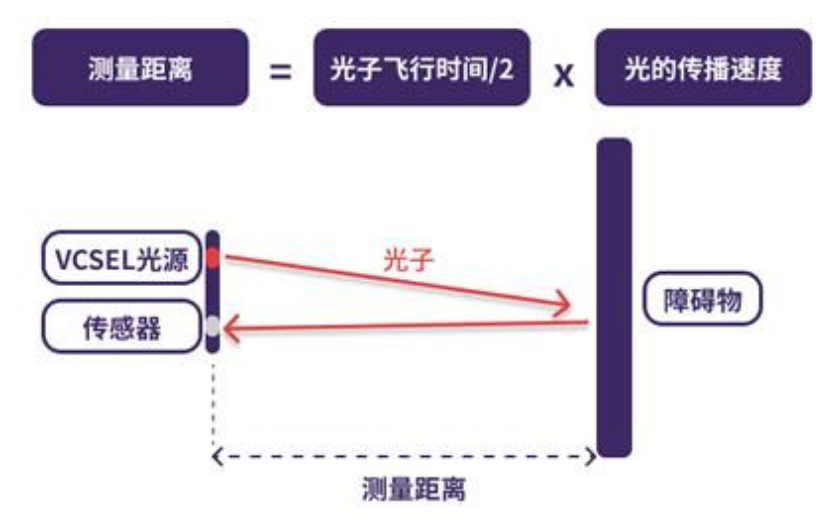

如下圖所示，ToF傳感器的工作原理是：嵌在手機中的微小光發射器發射紅外激光，當紅外光碰到物體后產生反射，于是與光發射器集成在一起的光電探測器（光傳感器）便可接收到物體所反射的紅外光。根據光的發射與被物體反射后返回傳感器之間的時間差，即可計算出物體與傳感器之間的距離。 （ToF測距傳感器原理） ToF傳感器具備空間測距、3D 掃描、3D 建模等功能，通過這一系列的功能，配合手機、平板電腦等電子產品強大的運算能力，不僅能令拍攝效果更好，完成人臉解鎖，還能在AR、VR等場景下實現創新應用，讓用戶能享受到更好的娛樂體驗。 VCSEL便是ToF傳感器的核心組件之一，用于發射特定波長的紅外激光。 不止智能手機、平板電腦、AR/VR等消費電子領域，VCSEL還廣泛應用于智能駕駛、安防、醫療、軍事等領域。例如，VCSEL可以用于醫學成像、激光手術等方面。在軍事領域，因其在極端環境下的可靠性和穩定性，VCSEL可以應用于導彈制導、激光通訊等領域。 在智能駕駛領域，VCSEL是激光雷達的核心部件。中國車企對激光雷達的熱情與研發投入，使得國內激光雷達行業獲得了巨大的發展機遇。是否搭載激光雷達、激光雷達數量多少等，正在成為評判一款車輛智能化程度高低的量化標準。 比如，小鵬P5、小鵬G9、蔚來ET7、蔚來ES7、理想L9等，單車搭載激光雷達數量有1-4顆不等。某廠商更是喊出“4顆以下不要說話”。 高工智能汽車研究院監測數據顯示：2021年國內市場乘用車前裝標配搭載激光雷達數量還不到8000顆；2022年國內市場（不含進出口）乘用車前裝標配搭載激光雷達12.99萬臺，配套車輛11.18萬輛，同比分別增長1544.30%和2626.82%；2023年1-6月，國內乘用車激光雷達交付量達17萬臺，超過去年全年。 除過上述應用之外，更為廣泛的VCSEL傳感應用還有（參見下圖）： （圖源：麥姆斯咨詢） 以上VCSEL的應用場景多為傳感領域。其實，在消費電子領域帶火VCSEL之前，通訊領域?qū)嶋H是VCSEL的最大細分市場。得益于其低功耗、低成本和可靠性等優點，VCSEL已經廣泛應用于數據通訊領域。 綜上所述，作為一種新型的半導體激光器，VCSEL在諸多領域都有廣泛的應用，充斥在生活中的方方面面，已然飛入尋常百姓家。 02 市場規模將達45億美元 VCSEL應用不斷拓展，多家市場研究機構預期其市場規模將大幅增長。 比如，根據IMARC Group數據，2022年，全球VCSEL的市場規模達17億美元，預計到2028 年，該市場規模將達到45億美元，2023-2028年間的復合年均增長率（CAGR）為17.4%。 再比如，市場研究機構Yole預測，VCSEL全球市場整體規模將從2022年開始以19.2%的復合年增長率，到2027年達到39億美元。其中，基于傳感的市場占據76%以上份額。 （數據來源：Yole） 從細分市場來看，2018年，移動和消費電子應用一躍成為VCSEL的最大細分市場，Yole預計2022年該應用領域的市場規模為8.4億美元，到2027年增長至19億美元，年復合增長率為15.7%。 VCSEL在數據通訊行業應用的市場規模將從2022年的7.82億元，到2027年增長至21億美元，年復合增長率為22.2%，將超越移動和消費電子，再度成為VCSEL的最大細分應用市場。 這得益于數據中心、5G通信等市場的帶動，未來數據量的指數增長會促進光模塊等在數據通信行業的需求持續增長。 與此同時，汽車市場的增長也值得關注。VCSEL作為汽車激光雷達的重要激光發射器件之一，需求不容小覷。Yole預測，2022-2027年汽車應用的復合年均增長率將達到96.6%，細分市場規模從2022年的1800萬美元，到2027年增長至5.3億美元。 （圖源：網絡） 高工智能汽車研究院預測，2023年國內乘用車前裝標配激光雷達交付將沖刺40-50萬顆規模。上述激光雷達的規模性應用與因受益于新政策（智能網聯汽車準入和上路通行試點）的實施而引起的L3/L4的B端運營市場，將共同帶動激光雷達前裝市場的發展，并呈現雙線并行落地格局。 綜上，隨著技術不斷進步，VCSEL的應用場景越來越廣闊，其在科技和產業領域的作用愈發凸顯。 *本文由光電子先導院編輯，部分內容參考自Yole、麥姆斯咨詢、華泰證券研究所研報《激光雷達上游光子器件國產化提速》。
