200億美元市場被引爆：硅光技術承載業界期望
新年開工之際，OpenAI放了個大招，發布視頻生成式AI模型Sora，該模型可根據文本信息生成時長達60秒的連貫視頻，再次點燃外界對于人工智能的暢想。受此消息提振，自春節以來， A股市場光模塊相關概念股漲勢連連，一時成為滬深兩市中“最靚的仔”。
什么是光模塊？Sora的發布對光模塊產業影響幾何？為何硅光技術是高速光模塊性價比更優越的選項？
光模塊是實現光信號輸入過程中光電轉換和電光轉換功能的光電子器件。
最常見的光模塊由光發射器件（TOSA，含激光器）、光接受器件（ROSA，含光探測器）、功能電路、光（電）接口、導熱架、金屬外殼等部分組成。從發射端來看，驅動芯片對原始電信號進行處理，然后驅動半導體激光器（LD）發射出調制光信號；從接收端來看，光信號進入接收端端后，由光探測二極管（PD） 轉變?yōu)殡娦盘?hào)，經前置放大器后輸出。功能電路集成了時鐘、數據恢復芯片以及激光器驅動芯片等。

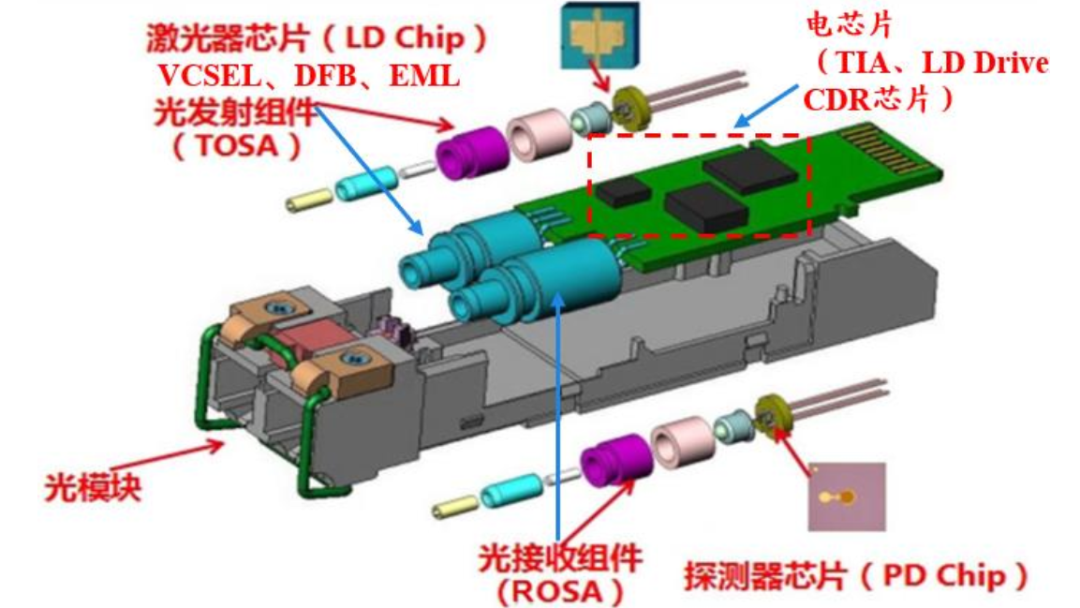

（光模塊結構示意圖）
目前，光模塊廣泛應用于FTTx（光纖接入）、通信基站、承載網、數據中心等。光模塊的產業發展趨勢正向著“高速率、低成本、低功耗”發展。目前，光模塊應用速率正從10G-40G向100G-400G升級，400G-800G技術的研發與商業化應用進程加快，并將持續向更高速的1.6T速率方向進展。
2023年以來，以 ChatGPT 為代表的 AI 數據中心的需求出現了井噴式的增長，AI 數據中心的大規模超預期需求釋放帶動了 400G/800G 超高速光模塊的訂單釋放。某光模塊龍頭上市公司表示，從去年二季度開始，800G 的需求、訂單和出貨量都比預期有了明顯的大幅增長。而在 2023 年下半年，部分海外大客戶開始提高 400G 光模塊的需求用于以太網 400G 交換機網絡，400G 訂單和出貨量也開始顯著增加，而這些都是 AI 算力的快速增長帶來的市場機會。

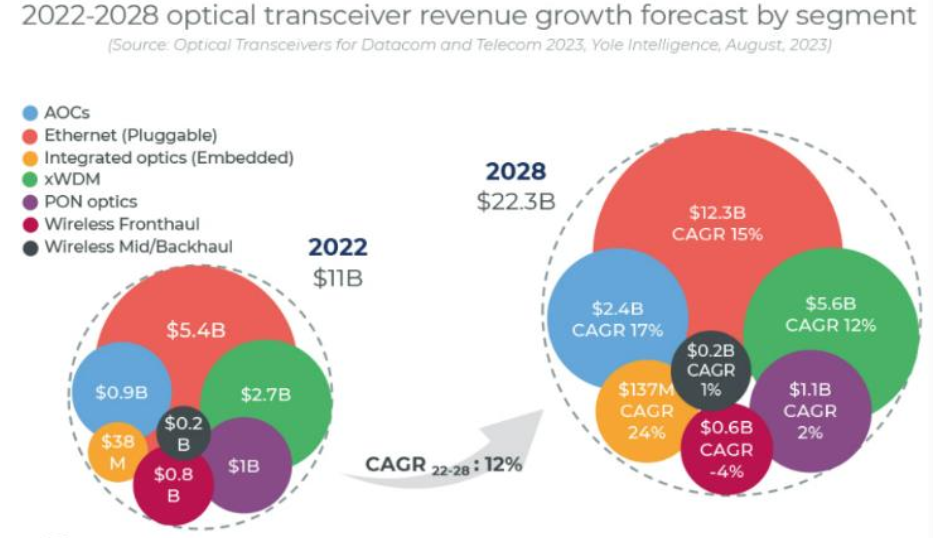

（Yole：2028 年全球光模塊市場規模有望突破 200 億美元）
2028 年全球光模塊市場規模有望突破 200 億美元。根據 Yole Intelligence 數據，2022 年全球光模塊市場規模為 110 億美元，在大型云服務運營商對 800G高數據速率模塊的高需求和國家電信對增加光纖網絡容量的要求推動下，預計2028年將增至 223 億美元，2022-2028 年年化復合增速將達到 12%。
算力時代背景下，數據中心成為能耗大戶，光模塊技術的升級不僅僅是簡單的速率翻倍，更需要解決高速率帶來的的功耗、成本問題。光模塊能耗占據數據中心交換網絡能耗比重的 40%-50%。
根據 FibalMall 數據顯示，數據中心應用中 400G 光模塊能耗為 10-12W， 800G 能耗為 15-18W，未來 1.6T 能耗將是 400G的 2 倍，預計高達 20-24W；同時 Cisco 的數據顯示 2010-2022 光引擎能耗提升約 26 倍。顯而易見，光模塊能耗的激增給數據中心的成本端帶來巨大壓力，解決其能耗問題成為當下光模塊技術更新的關鍵。

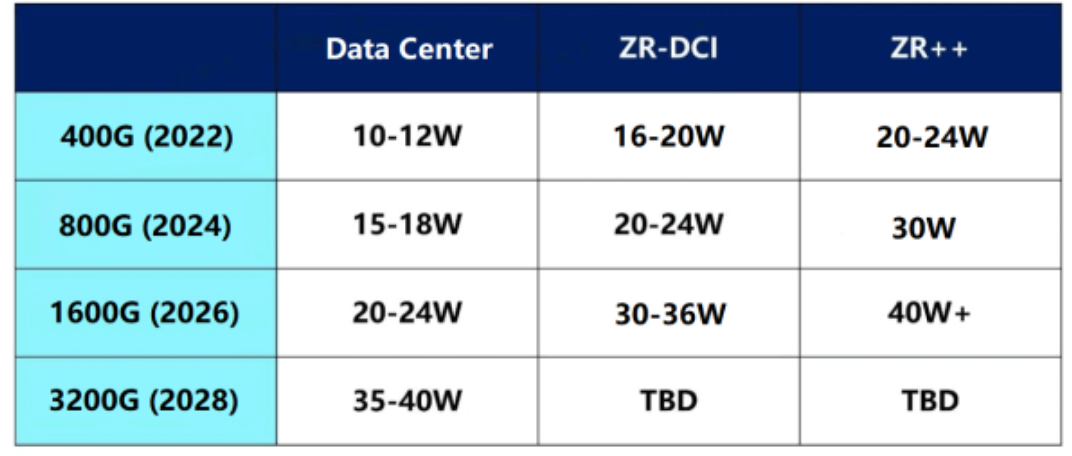

400G、800G、1.6T光模塊功耗對比如下：
（數據來源：FibalMall）

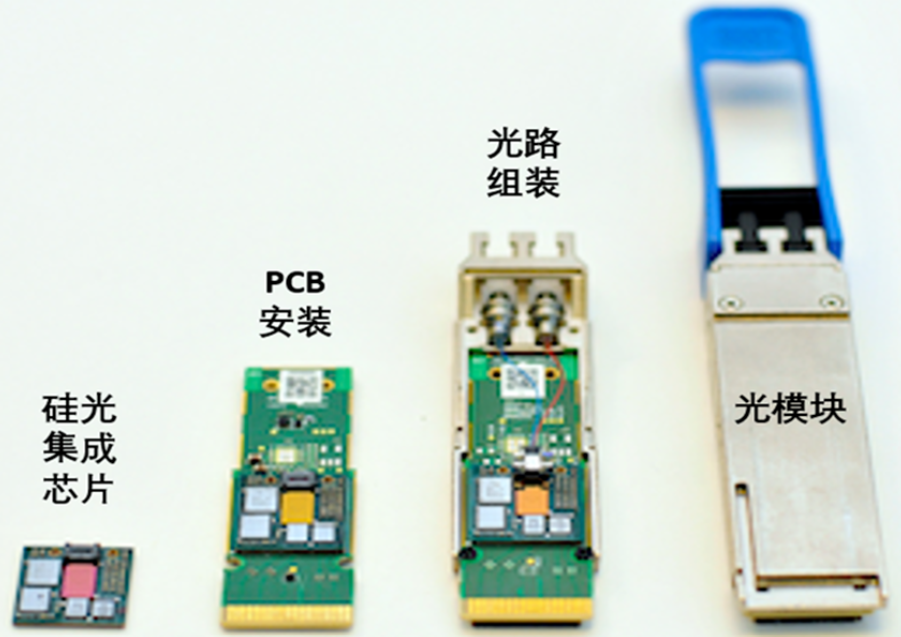

在AI浪潮加速技術產品迭代的背景下，行業正面臨日益嚴峻的帶寬與功耗痛點問題，具有高帶寬、小尺寸、低能耗和低成本等優勢的硅光方案是高速率光通信方向上可靠且最具性價比的發展方向。硅光使用成熟的CMOS工藝，在半導體襯底上直接蝕刻或集成電芯片、調制器、探測器、光柵耦合器、光波導等器件。
相較于傳統三五族(III-V)直接帶隙半導體材料的光模塊，硅光模塊具備以下優勢：
1：功耗優化：相較于傳統方案，硅光可降低約20%的功耗，對于例如1.6T速率的傳統方案已經面臨液冷散熱挑戰的情況下，這一特性尤為關鍵。
2：尺寸緊湊：硅光方案相對傳統方案更小巧，有助于硬件集成度的提升。
3：成本效益：硅光技術的應用預計能使成本下降10%-20%，對硅光廠家和光模塊制造商而言，這意味著雙方毛利空間的共同提升。
業內認為，硅光技術在400G以上場景有望成為性價比選擇：隨著大數據中心對連接帶寬的不斷升級，多通道技術成為必須，高集成高速硅光芯片成為 性價比更優越的選項。從用4x25G 為代表100Gbps大數據中心光互聯時代開始，以Intel、Luxtera的硅光產品開始嶄露頭角，開始規?；M(jìn)入市場。與分立的EML器件相比，硅光芯片通過與電芯片混合集成提供更優性能，以集成架構提供更低物料成本，同時可以實現更簡潔的模塊設計，支持更高的生產效率。當前，100G已進入成熟應用，400G (4x100G)正在進入規模商用，同時800G(8x100G) 也已開始在大規模人工智能及高密度交換機互聯開始試商用。
硅光解決方案因其強勁競爭優勢，承載著業界的期望。目前，硅光技術在高速光模塊中的滲透率維持在大約15%，但預期在未來，尤其在400G及以上的高速光模塊市場，硅光技術有望提升滲透率至15%以上，甚至突破30%乃至40%。根據行業預測，在2027年前后，若硅光技術研發進展順利，有望占據高速光模塊市場的40%份額。
隨著 AIGC 領域?qū)λ懔透咚俾使饽K需求的提升，國內多家廠商相繼布局硅光技術領域，硅光子正迎來黃金發展機遇。
