算力時代：硅光技術乘勢而上，成為“超越摩爾”新路徑
縱觀半導體發展的歷史，總是離不開一個人們耳熟能詳?shù)母拍睢澳柖伞薄?/span>
但隨著集成電路產業化進程的不斷加快，“摩爾定律”日漸式微；而近幾年隨著云計算、大數據、人工智能的快速發展，社會對于信息獲取與處理效率的需求持續攀升，硅光技術正憑借其在高通訊帶寬、高能效比、超低延遲等方面的突出優勢，其應用潛力得到進一步挖掘，國內外巨頭均在該領域爭相布局。
什么是硅光？它的優勢有哪些？市場前景如何？
“芯片出光”是硅光技術核心理念，硅光技術利用成熟半導體CMOS工藝將光子和電子器件集成到同一個硅基襯底（（如SiGe/Si、SOI等）上，使光與電的處理深度融合到一塊芯片上，真正實現“光互連”。硅光技術將光通信的傳輸速率、集成度向更高水平推進，是滿足不斷發展的大數據、人工智能、未來移動通信等產業對高速通信需求的核心技術選擇之一，并可應用于生物醫學感測、量子運算、激光雷達等新興的外延應用領域。

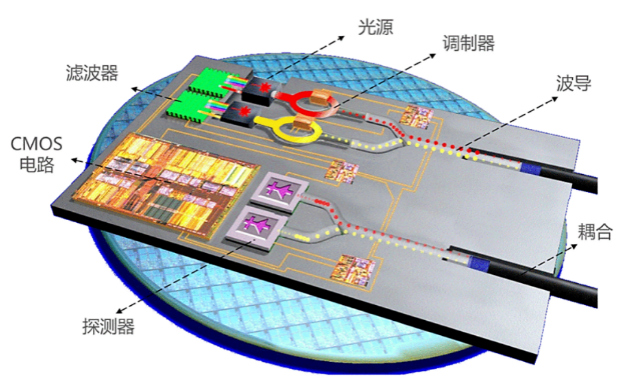

（硅基光電子集成芯片概念圖）
硅光技術將微電子集成電路技術的超大規模、超高精度特性和光子技術超高速率、超低功耗的優勢相結合，相較傳統分立器件方案具有諸多優勢。比如：
1、數據傳輸能力上，光信號擁有電信號不可比擬的高速率：傳統銅電路已接近物理瓶頸，繼續提高帶寬越來越困難。云計算產業對芯片間數據交換能力提出更高要求，單顆芯片性能越強、互聯的芯片數量越多，較低的互聯帶寬就愈來愈成為性能提升的瓶頸，目前的25Gb/s已接近傳輸速率的瓶頸。而硅光技術能夠突破這一瓶頸，大大提高帶寬。相對電信號傳輸，采用高速光纖的光信號傳輸架構，可以通過單一鏈路25Gb/s的標準達到100Gb/s的傳輸速度；
2、硅光芯片具高度集成化：采用半導體制造工藝將硅光材料和器件集成在同一硅基襯底上，形成由光調制器、探測器、無源波導器件等組成的集成光子器件。相較磷化銦（InP）等有源材料制作的傳統分立器件，硅光光模塊無需ROSA（光接收組件）、TOSA（光發射組件）封裝，因而硅光器件體積與數量更小、集成度更高；

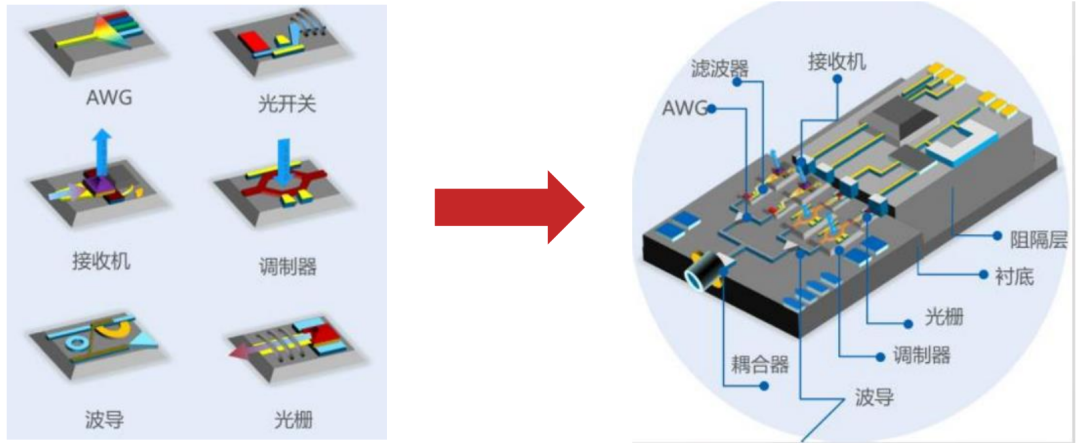

（傳統分立器件方案對比硅光集成芯片方案）
3、硅基材料與更緊密的集成方式降低了材料、制造和封裝成本：相較于傳統的分立式器件，硅光模塊的集成度更高，封裝與人工成本降低；硅基材料成本較低且可以大尺寸制造，意味著硅基芯片成本得以大幅降低；第三，對光模塊進行成本拆分，光器件的成本占比超過70%，而其中TOSA光發射組件的成本占比較大，普通光模塊與硅光模塊的發射器類型不同，在100G短距CWDM4和100G中長距相干光模塊中，受限良率成本等問題， 硅光模塊成本優勢不明顯，但在400G及以上的高速率的場景中，由于傳統DML和EML發射器類型的成本較高，硅光模塊成本性價比優勢開始顯現；
4、集成電路產業對硅基CMOS生產技術和工藝有成熟積累：硅光技術利用半導體在超大規模、微小制造和集成化上的成熟工藝積累優勢。
硅光技術有機結合了成熟微電子和光電子技術，既減小了芯片尺寸，降低成本、功耗，又提高了可靠性，成為超越“摩爾定律”的新技術路徑，因此被市場一致看好。
近日，市場調研機構Yole 表示，自1985年以來，硅光技術取得了長足的進步，從最初的高約束波導發展到戰略性地采用CMOS行業的材料、集成和封裝技術，最終確立了其在光模塊領域的主導地位。
Yole總結道，硅光最主要、最直接的應用場景是數據中心，英特爾在該領域占據主導地位。此外，在電信領域、光學激光雷達、量子計算、光計算以及在醫療保健領域都有廣闊的發展前景。
根據Yole的預測，硅光芯片市場規模將從2020年的約0.87億美元增長到2025年的約11億美元，復合年均增長率達49%。其中基于消費者健康、汽車激光雷達的光傳感芯片應用將分別以81%、190%的復合率增長；光計算將以168%復合率增長。
此外，LightCouting數據顯示，2022年，硅光子技術將在每秒峰值速度、能耗、成本方面全面超越傳統光模塊，預測到2024年，硅光光模塊市場市值將達65億美金，占比高達60%。
硅光產業作為一個高速發展的新興產業，不僅承載了數據傳輸技術的未來，也成為全球科技巨頭和新興企業競相投資的焦點。硅光子產業格局中已經吸引了不同的參與者。

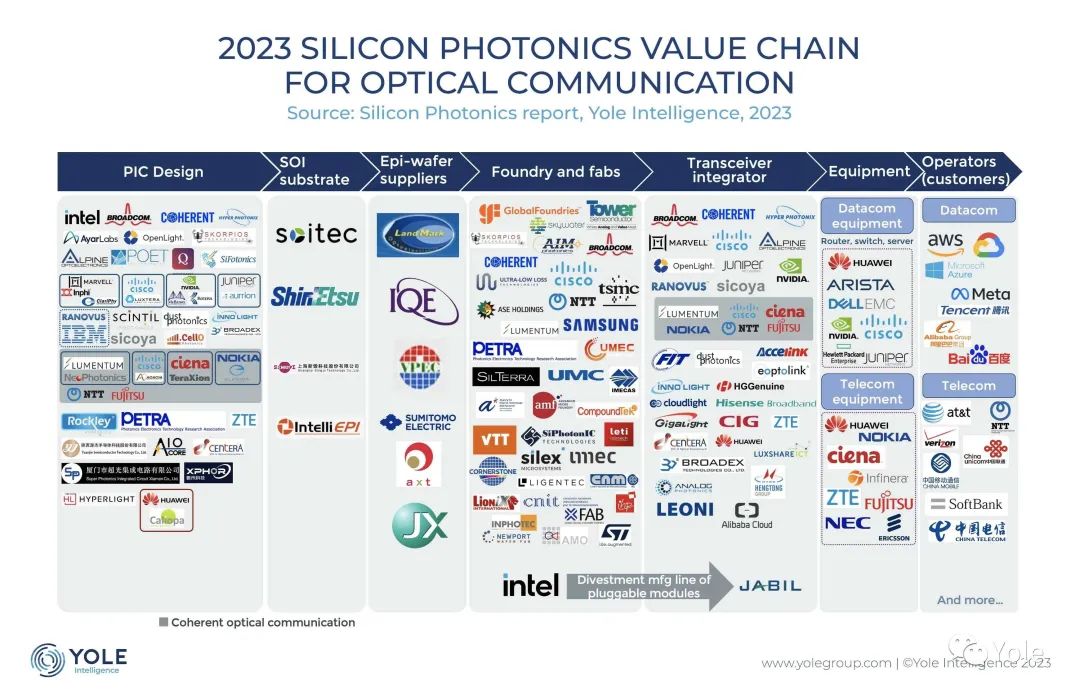

（全球硅光產業鏈布局情況）
值得一提的是，對于我國目前的半導體產業來說，硅光芯片有它獨有的優勢——可以避開先進光刻機的掣肘。
雖然硅光芯片在制作流程和復雜程度上同傳統芯片相似，但它對于制程工藝的先進程度要求不高，不像傳統芯片那樣制程和能效的關聯性巨大，一般百納米級的工藝水平就能滿足硅光芯片的要求。
對于我國來說，120納米左右的芯片是完全可以自主生產的，這樣就可以繞開先進制程工藝的限制，在未來實現彎道超車。
