第一代半導體——硅的“逆天改命”之旅

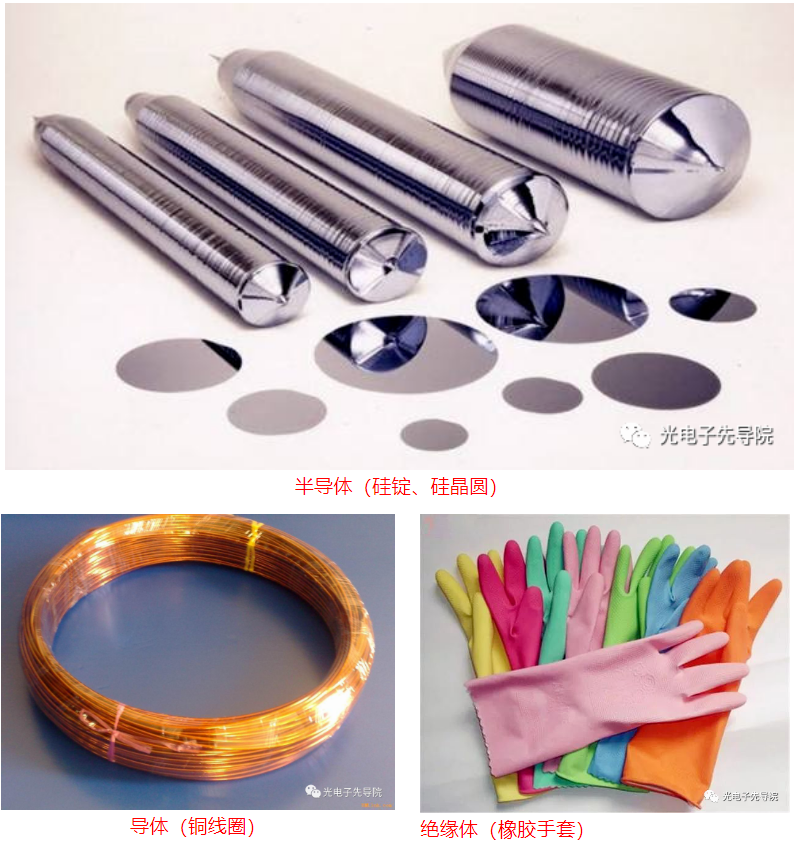

我們身邊的材料可以根據導電性分為導體、絕緣體和半導體。金屬、石墨、人體等具有良好的導電能力，被稱為導體。橡膠、塑料、干木頭等是不導電的，或者說導電能力極差，屬于絕緣體。而導電能力介于導體與絕緣體之間的硅、鍺等材料，就是半導體。
半導體的起源可以追溯到19世紀，當時科學家們開始研究半導體材料，如鍺、硅。但“半導體”這個名詞大概到1911年才被考尼白格和維斯首次使用。
雖然半導體的四個基本物理特性——溫度效應（電阻隨溫度的上升而下降）、光生伏特效應（光照下產生電壓）、光電導效應（光照下電導增加）、整流效應（導電的方向性）在19世紀就被先后發現，但總結出半導體的這四個特性一直到1947年底才由位于美國新澤西州茉莉山的貝爾實驗室完成。
1945年秋，貝爾實驗室成立了以威廉·肖克利為首的半導體研究小組；1947年12月，小組研制出了點接觸型的鍺晶體管；1950年，第一只“PN結型晶體管”問世，其性能與貝爾實驗室半導體研究小組設計的完全一致，小組成員因此于1956年獲得了諾貝爾物理學獎。
（威廉·肖克利）
晶體管是20世紀的一項重大發明，是微電子革命的先聲，也是今天一切智能電子產品的基礎單元，廣泛應用于手機、電視、計算機、可穿戴設備等。晶體管集成數量和密度是決定一款芯片性能強弱的關鍵指標之一。比如，蘋果11系列手機搭載的A13芯片，擁有85億個晶體管；僅時隔4年，蘋果15 Pro 手機搭載的A17 Pro芯片，晶體管數量已經達到190億個。 晶體管可以簡單地理解為一種微型的開關，通過不同的組合設計，具有整流、放大、開關、穩壓等功能。與普通機械開關不同，晶體管利用電信號來控制自身的開合，開關速度非?？欤瑢?shí)驗室中的切換頻率最高可達到每秒1000億次以上。 雖然世界上第一支晶體管的材料是鍺，且直到20世紀60年代之前鍺在半導體中還占主要地位。但由于鍺是稀有金屬，成本高，并且容易受高溫和輻射的影響，于是，尋求新的材料成為半導體發展降低成本、提高性能的需求。 1954年，德州儀器的研究員戈登·蒂爾研制出了第一個商用的硅晶體管。該硅晶體管具有與鍺晶體管相同的工作原理，但它可以承受高溫。不過這時的硅管還要比鍺管貴得多。 1959年，仙童半導體“八叛徒”之一的諾伊斯（英特爾公司創始人），首次在硅片上制作出集成電路，開啟了電子工業的硅時代。
（左至右：摩爾、羅伯茨、克萊爾、諾伊斯、格里尼克、布蘭克、赫爾尼和拉斯特）
直到20世紀60年代后期，硅材料逐漸取代了鍺，并一直“活躍”至今。以硅材料為代表的第一代半導體，取代了笨重的真空電子管，導致了以集成電路為核心的微電子工業的發展和整個IT 產業的飛躍。目前，全球超過90%的芯片及器件均由硅材料制成，包括最常見的 CPU、GPU、其他邏輯及存儲芯片等。 集成電路芯片制造材料多達數百種，按類別劃分主要包括硅片、光掩膜、光刻膠及配套試劑、電子氣體、工藝化學品、濺射靶材、拋光材料等，總體采購中硅片占比始終最高。如下圖：

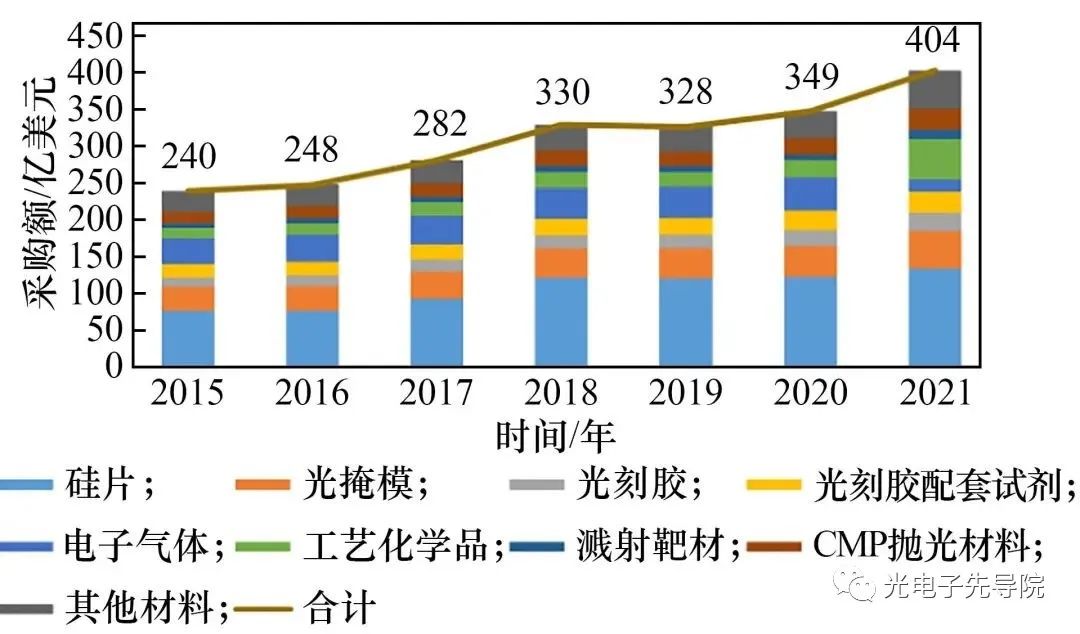

（2015-2021年全球集成電路芯片制造材料分類占比）
根據國際半導體產業協會（SEMI）數據，2021年硅片在集成電路芯片制造材料中的采購金額占比達到33%左右，是最主要的關鍵功能材料，100多億美元的半導體硅片支撐了5000多億美元的半導體產業規模。 作為半導體制造的核心材料之一，硅片的出身其實是不起眼的沙礫。硅片制造流程繁復，平凡的沙礫想要“逆天改命”成為硅片，大致需要如下三步的蛻變： 第一步——純化 硅在地殼中占比約27%，是除了氧元素之外第二豐富的元素。硅元素以二氧化硅和硅酸鹽的形式大量存在于沙子、巖石、礦物中，儲量豐富并且易于取得。 通常將95-99%純度的硅稱為工業硅。沙子、礦石中的二氧化硅經過純化，可制成純度98%以上的冶金級硅；高純度硅經過進一步提純變?yōu)榧兌冗_(dá) 99.9999999%至99.999999999%（9-11個9）的超純多晶硅，即電子級多晶硅。
（硅片制備流程）

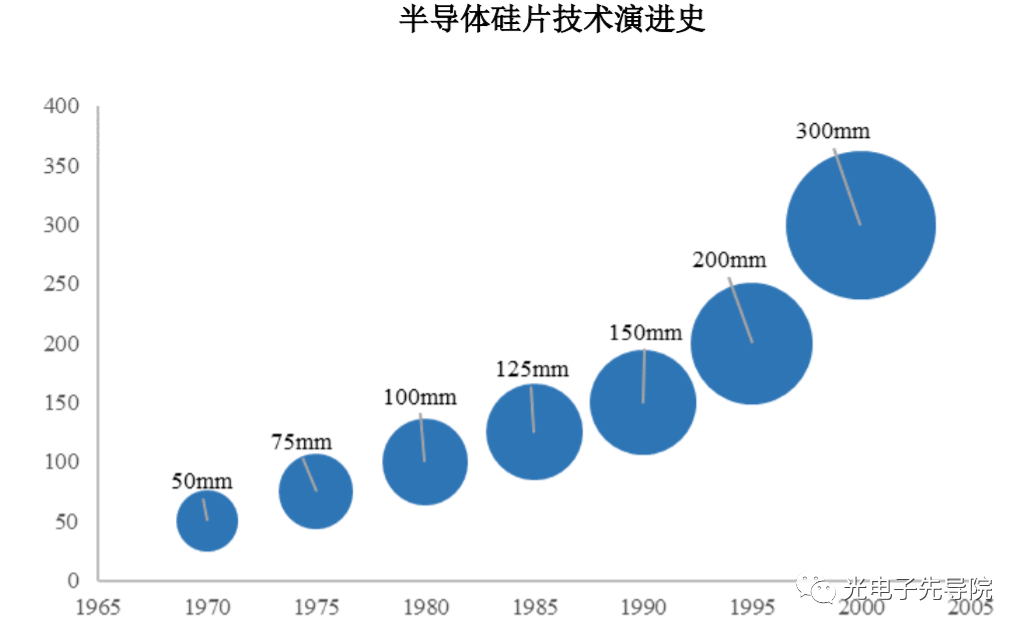

第二步——拉晶 單晶生長是拋光片生產中最核心的一環工序，決定了硅片的質量和純度，其技術主要分為直拉法（CZ）和區熔法（FZ）。在集成電路工業中使用的硅片幾乎都是采用直拉法生產的。 直拉法加工工藝：將超純多晶硅在石英坩堝中熔化，并摻入硼（B）、磷（P）等元素改變其導電能力，放入籽晶確定晶向，經過單晶生長，制成具有特定電性功能的單晶硅錠。 第三步——切割 單晶硅錠經過切片、研磨、拋光、清洗等工藝步驟，便制造成為半導體硅片。 半導體硅片的尺寸（以直徑計算）主要有50mm（2 英寸）、75mm（3 英寸）、100mm（4英寸）、150mm（6 英寸）、200mm（8英寸）與 300mm（12 英寸） 等規格。在摩爾定律的影響下，半導體硅片正在不斷向大尺寸的方向發展。
（數據來源：《芯片制造》）

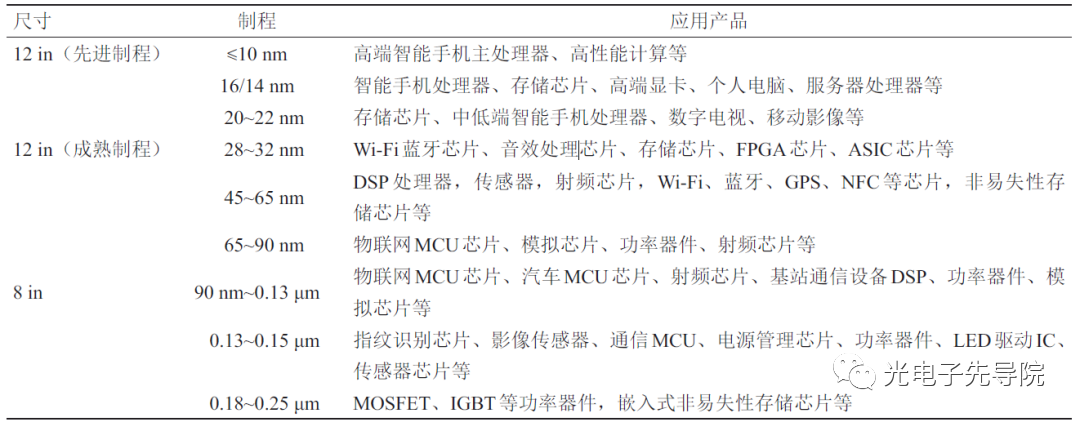

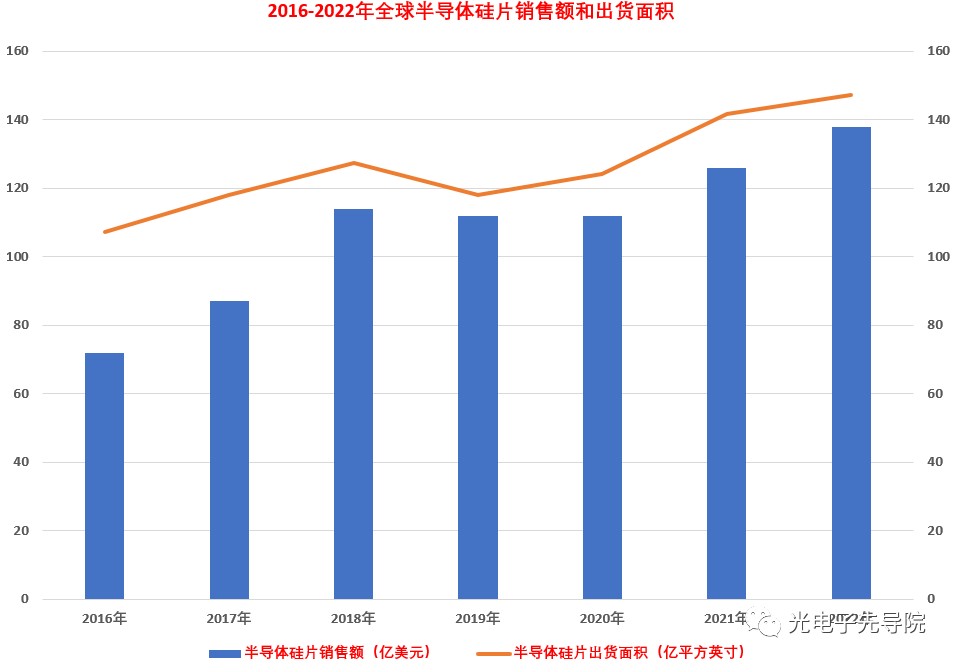

（8、12英寸硅片在不同制程的應用情況） 向大尺寸方向發展是半導體硅片行業最基本的發展趨勢。目前，全球半導體硅片市場最主流的產品規格為300mm硅片和200mm硅片，300mm硅片占比持續上升。 長期以來，半導體行業呈現周期性波動上漲的趨勢。根據SEMI 統計，2016 年至2022年間，全球半導體硅片（不含SOI）銷售額從72.09億美元上升至138億美元，年均復合增長率達11.47%。
（數據來源：SEMI）

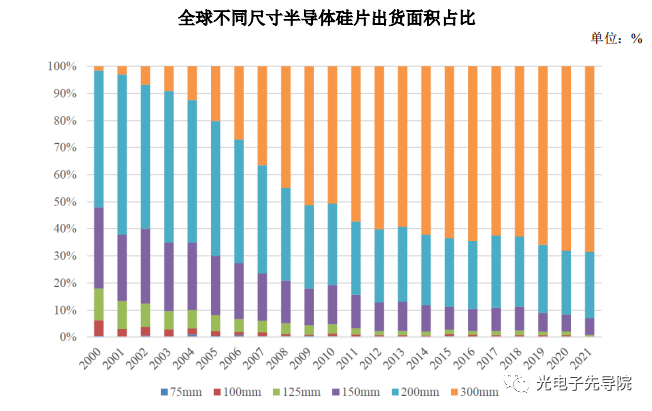

需求結構方面，近10年來，6英寸及以下尺寸硅片需求基本保持穩定，全球半導體硅片新增需求主要集中在8英寸和12英寸硅片，這兩種尺寸硅片的市場份額合計占比約為90%。尤其是12英寸硅片增速最快，市場份額占比接近70%。（見下圖）。
（數據來源：SEMI）

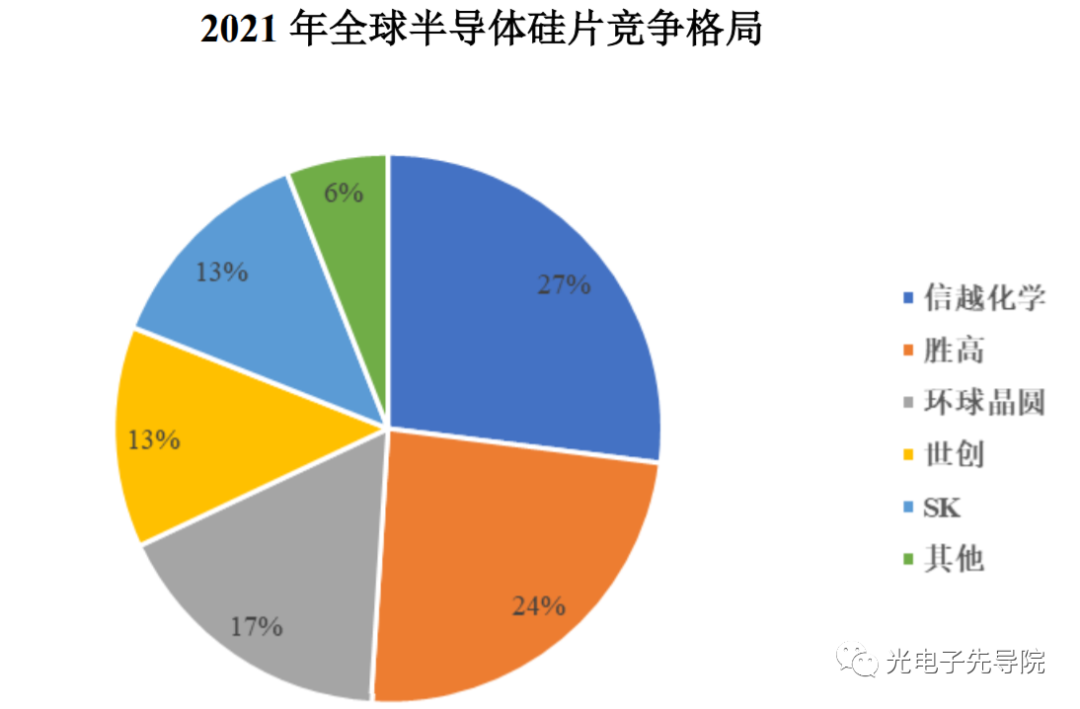

市場競爭方面，全球硅片市場主要由境外廠商占據，市場集中度較高，龍頭硅片廠商壟斷全球90%以上的市場份額，排名前五的廠商分別為日本信越化學（Shin-Etsu）、日本勝高（SUMCO）、中國臺灣環球晶圓（Global Wafers）、德國世創（Siltronic）、韓國鮮京矽特?。⊿K Siltron）。
(數據來源：Omdia)
我國半導體硅片市場規模是全球半導體硅片市場的重要組成部分，在全球半導體硅片市場中占比呈增長趨勢。目前，國內各硅片廠商加速布局8英寸及 12英寸大硅片項目，擁有12英寸硅片生產能力的公司主要包括滬硅產業（688126.SH）、立昂微（605358.SH）、TCL 中環（002129.SZ）、 奕斯偉、中欣晶圓等。 半導體硅片的下游是芯片制造企業，包括大型綜合晶圓代工企業及專注于存儲器制造、傳感器制造與射頻芯片制造等領域的芯片制造企業。半導體硅片的終端應用領域涵蓋智能手機、便攜式設備、物聯網、汽車電子、人工智能、工業電子、軍事、航空航天等眾多行業。隨著科學技術的不斷發展，新興終端市場還將不斷涌現。 盡管以硅為代表的第一代半導體作為科技進步的重要里程碑，深刻地改變了我們的生活。但隨著科技的進步，對新一代半導體的需求也在不斷增加。下期，小編將跟大家一起學習第二代半導體材料——砷化鎵（GaAs）、磷化銦（InP）。敬請期待！ 參考資料：《半導體物理與器件》（Donald A. Neamen）、《芯片制造——半導體工藝制程實用教程》（Peter Van Zant）、《微電子制造科學原理與工程技術》（Stephen A. Campbell）、中國工程院院刊《中國工程科學》、上市公司公告、招股說明書。
